Schéma installation énergie solaire : PDF : Conseils et astuces
En bref :
- 📝 La préparation est reine : Avant même de sortir un tournevis, la phase de conception, incluant le calepinage et le choix entre micro-onduleurs et onduleur de chaîne, est l’étape la plus cruciale pour la réussite de votre projet.
- 🏗️ Une structure pour chaque toiture : La solidité de votre installation repose sur le bon choix du système de fixation. Il est impératif d’adapter la structure (K2 Systems, ESDEC…) au type de votre toiture (tuile, ardoise, bac acier).
- ⚡ La sécurité avant tout : La mise à la terre (équipotentialité) n’est pas une option. C’est un élément fondamental pour votre sécurité et une exigence non négociable pour l’obtention du certificat Consuel.
- 🔌 Le raccordement démystifié : Brancher son installation au tableau électrique est souvent la partie la plus intimidante. Pourtant, en suivant un schéma clair et en comprenant le rôle du coffret de protection AC, l’opération devient logique et accessible.
- ⚙️ De la mise en service au suivi : L’allumage de l’installation n’est que le début. Apprendre à utiliser les applications de supervision (comme celles d’Enphase ou Huawei) vous permet de maximiser votre autoconsommation au quotidien.
Avant de toucher un seul outil : La phase de conception 📐
Vous avez le projet en tête, l’envie de produire votre propre électricité, mais par où commencer ? Je vous le dis tout de suite : la précipitation est votre pire ennemie. Avant même de penser à acheter un kit, la première étape, c’est le papier et le crayon. C’est la phase de conception, et croyez-moi, elle conditionne 80% du succès de votre installation.
La première chose à faire est ce qu’on appelle le calepinage. Il s’agit simplement de dessiner un plan précis de votre toiture et d’y positionner vos futurs panneaux. Cela vous permet de visualiser l’espace disponible, de contourner les obstacles (cheminées, fenêtres de toit) et de définir le nombre exact de panneaux que vous pouvez installer. C’est à ce moment que vous devez penser à tout pour bien installer vos panneaux solaires sur la toiture.
Voici ma checklist personnelle avant de passer à l’action :
- ✅ Valider l’orientation et l’inclinaison du toit pour un rendement optimal.
- ✅ Mesurer précisément la surface exploitable.
- ✅ Identifier les zones d’ombre potentielles au fil de la journée et des saisons.
- ✅ Définir le type de système : autoconsommation totale, avec revente du surplus…
- ✅ Choisir la technologie centrale : onduleur de chaîne ou micro-onduleurs ?
Choisir son système : Onduleur de chaîne ou micro-onduleurs ?
C’est la grande question technique qui déterminera une bonne partie de votre installation. Un onduleur de chaîne, c’est un boîtier unique qui convertit le courant de tous vos panneaux (branchés en série). Les micro-onduleurs, eux, sont de petits boîtiers placés sous chaque panneau individuel. Pour moi, le choix est vite fait selon la configuration, et voici pourquoi.
Pour vous aider à visualiser, j’ai préparé un petit tableau comparatif basé sur mon expérience.
| Critère | Onduleur de Chaîne | Micro-Onduleurs (type Enphase) |
|---|---|---|
| Performance 📉 | La production de toute la chaîne est limitée par le panneau le moins performant (ombre, panne). | Chaque panneau est indépendant. Une ombre sur un panneau n’affecte pas les autres. C’est un gain énorme ! |
| Sécurité ⚡ | Tension continue élevée sur le toit (plusieurs centaines de volts), plus risqué. | Le courant continu est immédiatement converti en alternatif basse tension sous chaque panneau. Beaucoup plus sûr. |
| Évolutivité ➕ | Difficile d’ajouter des panneaux plus tard si l’onduleur est déjà à sa capacité maximale. | Très simple ! On peut ajouter un ou plusieurs panneaux à tout moment, chacun avec son micro-onduleur. |
| Mon Avis de Bricoleur 👍 | Adapté aux grandes toitures uniformes, sans aucune ombre. Économique à l’achat. | Le choix de la tranquillité, de la performance et de la sécurité. C’est la solution que je recommande pour 90% des projets résidentiels. |
L’assemblage mécanique : Bâtir des fondations solides pour vos panneaux 🏗️
Une fois le plan validé, on passe au concret : la structure. C’est le squelette de votre installation, ce qui va maintenir vos précieux panneaux face aux éléments pendant 25 ans ou plus. Il est hors de question de bricoler cette partie. Chaque toiture a sa solution dédiée, et il est vital de choisir la bonne.
Que votre toit soit en tuiles galbées, en ardoise, en bac acier ou même plat, il existe un système de fixation conçu pour. Des marques comme K2 Systems ou ESDEC sont des références dans le domaine. Leurs systèmes sont pensés pour garantir l’étanchéité et la solidité. Par exemple, pour des tuiles, on utilisera des crochets spécifiques qui se glissent sous la tuile pour se fixer sur les chevrons, sans percer la tuile elle-même.
Ne négligez jamais la mise à la terre ! ⚡
Je vais être très direct : si il y a bien une étape à ne JAMAIS sauter, c’est la mise à la terre de tous les composants métalliques. On appelle ça la liaison équipotentielle. Elle consiste à relier électriquement les cadres des panneaux, la structure de fixation et l’onduleur à la prise de terre de votre maison. Pourquoi est-ce si important ? C’est une question de sécurité ! En cas de défaut électrique, cela permet d’évacuer le courant vers la terre et de faire disjoncter l’installation, vous protégeant ainsi de tout risque d’électrocution. De plus, c’est un point de contrôle systématique et éliminatoire lors du passage du Consuel.
Le cœur électrique : Onduleurs, coffrets et raccordement 🔌
C’est souvent le moment qui fait le plus peur au bricoleur amateur. Pourtant, avec un bon schéma et de la méthode, c’est tout à fait surmontable. Le chemin du courant est logique : les panneaux solaires produisent du courant continu. Ce courant va jusqu’à l’onduleur (ou les micro-onduleurs) qui le transforme en courant alternatif 230V, identique à celui de votre maison.
Ce courant alternatif ne va pas directement dans votre tableau. Il doit d’abord passer par un coffret de protection AC. Ce boîtier contient un disjoncteur pour protéger la ligne contre les surcharges et un interrupteur différentiel pour la sécurité des personnes. C’est seulement après ce coffret que vous pouvez effectuer le raccordement de vos panneaux solaires au tableau électrique principal de la maison, sur un disjoncteur dédié.
Mise en service et supervision : Le moment de vérité ! ⚙️
Tout est branché, vérifié ? C’est l’heure de la mise en service. C’est un moment assez magique où, pour la première fois, vous voyez votre maison alimentée par le soleil. Mais le travail ne s’arrête pas là. Les systèmes modernes, comme ceux d’Enphase avec leur passerelle Envoy ou les onduleurs Huawei avec leur Smart Power Sensor, vous offrent un suivi en temps réel sur votre smartphone.
Cette supervision est un outil incroyable. Elle vous permet de voir votre production, votre consommation et donc d’adapter vos habitudes pour maximiser votre autoconsommation. Lancer le lave-vaisselle quand le soleil brille, charger la voiture électrique en pleine journée… C’est là que vous ferez les plus grosses économies. Il est même possible de configurer des options avancées comme le « zéro injection » pour ne pas renvoyer de surplus sur le réseau si vous le souhaitez.
Puis-je vraiment installer mes panneaux solaires moi-même ?
Oui, l’installation par un particulier (autoconsommation sans revente du surplus) est tout à fait légale en France. Cependant, cela demande de solides compétences en bricolage, en électricité et en travail en hauteur. La partie raccordement au tableau électrique doit impérativement respecter la norme NF C 15-100.
Le passage du Consuel est-il obligatoire pour une installation perso ?
L’attestation de conformité du Consuel est obligatoire dès lors que votre installation est raccordée au réseau public de distribution, même si vous ne revendez pas le surplus. C’est une garantie de sécurité pour vous et pour le réseau. Ne passez pas à côté de cette étape.
Quel entretien nécessite une installation photovoltaïque ?
L’entretien est vraiment minime, c’est un des grands avantages du solaire ! Un simple nettoyage des panneaux une fois par an avec de l’eau déminéralisée et une brosse souple suffit généralement pour maintenir un bon rendement. La pluie fait déjà une bonne partie du travail. Il faut aussi vérifier visuellement que les connexions ne bougent pas.

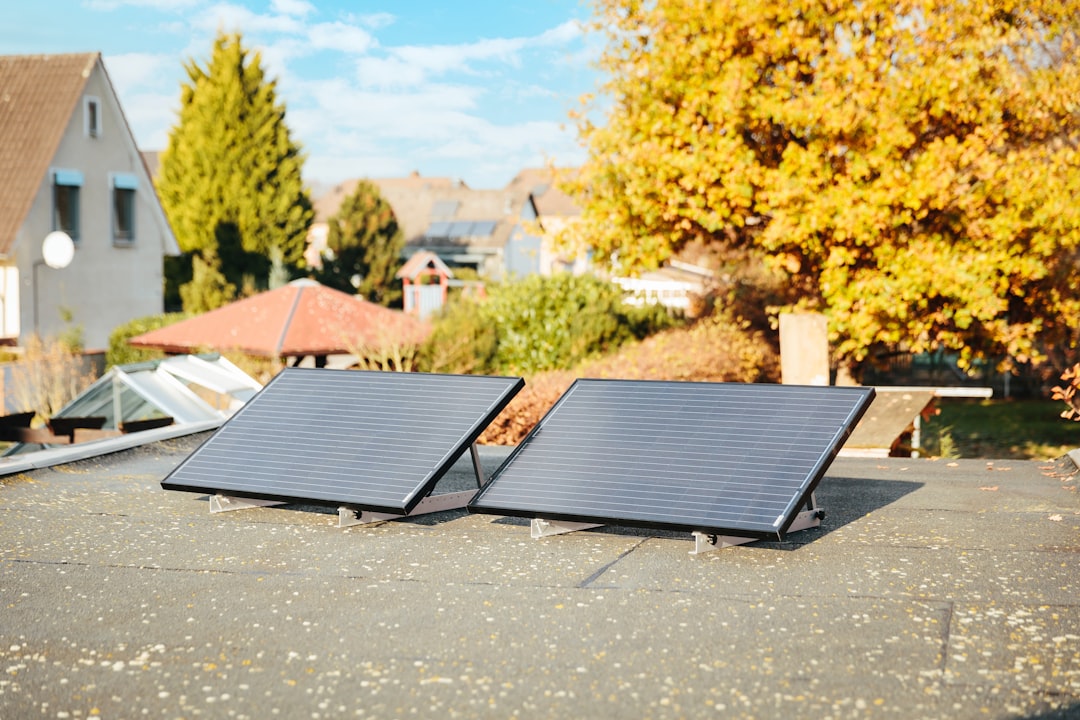

Peut-on installer des panneaux solaires sur un toit plat ?
Absolument. Il existe des systèmes de fixation spécifiques pour les toitures plates, comme les bacs à lester ou des châssis inclinés (type K2 Systems S-Dome). Cela permet de donner aux panneaux l’inclinaison idéale pour optimiser la production solaire, même si votre toit ne la possède pas naturellement.
